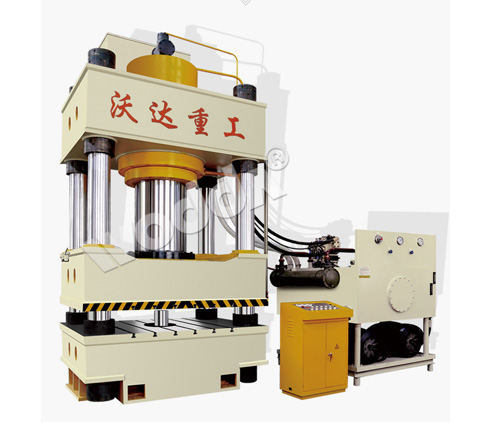

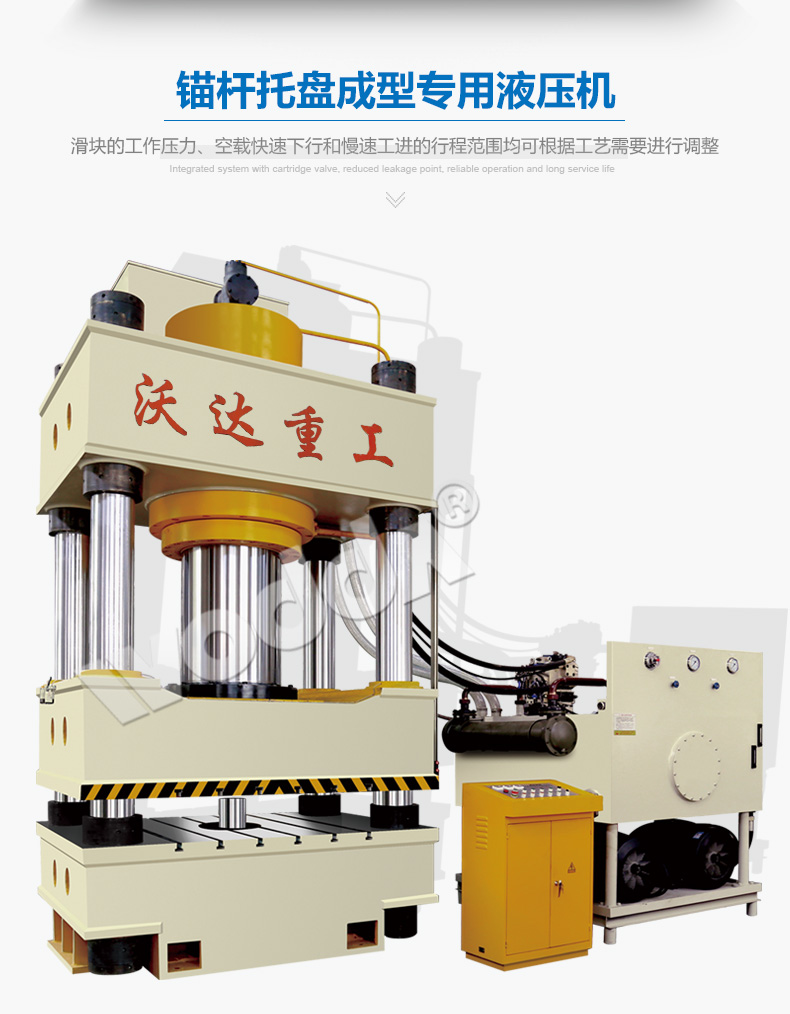

錨桿托盤液壓機也叫三梁四柱油壓機，是山東沃達重工生產的礦用錨桿托盤沖壓壓力機，這款液壓機機身為三梁四柱結構，經濟實用，液壓系列采用二通插裝閥；電器控制系統可配“PLC”可編程序控制器，并有獨立的電器及液壓動力機構。采用按鈕集中控制，可實現調整、手動及半自動三種操作方式，可實現定壓和定程兩種工藝方式。定壓成型時，在壓制后有保壓延時及自動回程動作。工作臺中間裝有頂出裝置，除頂出制品外。尚可作為液壓墊用于反拉伸制件的成型工藝，其工作壓力和行程，可根據工藝需要，在規定的范圍內調節。

該系列錨桿托盤四柱液壓機結構緊湊，動作靈敏可靠，速度快，能耗小，噪音低，壓力和行程可在規定的范圍內任意調節，操作簡單。采用全鋼板CO2焊接，焊接后通過振動處理，確保機身不變形?？筛鶕斜P(pán)的規格尺寸搭配送料機、模具，完成自動化錨桿托盤生產線。不同設備效率不同。

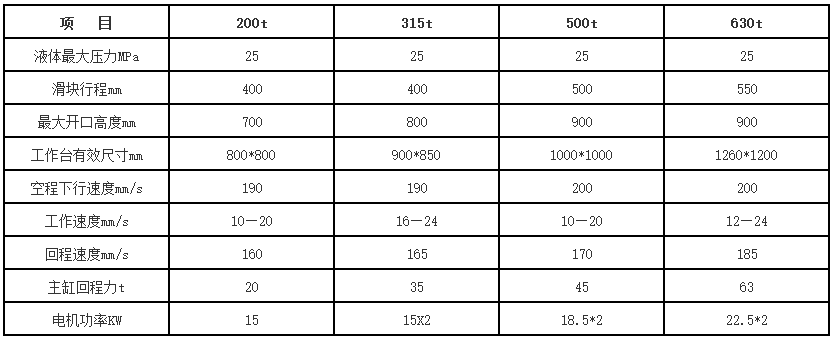

錨桿托盤液壓機技術參數：

錨桿托盤液壓機布局形式：

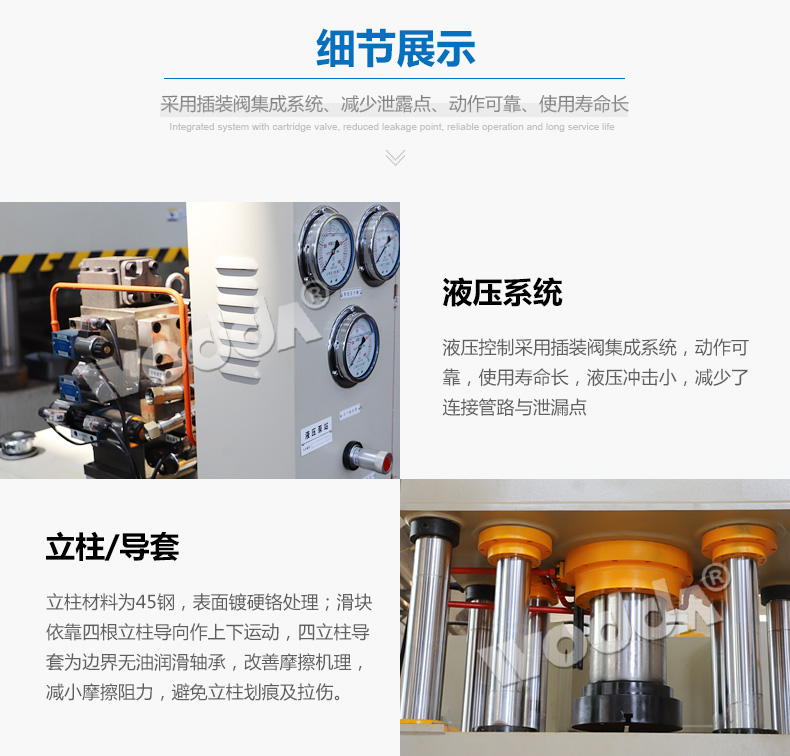

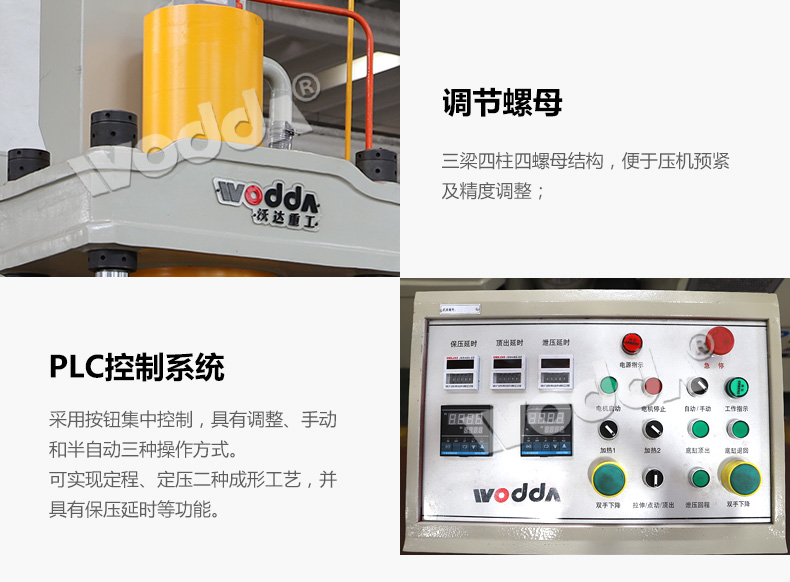

1、錨桿托盤液壓機是生產錨桿托盤的核心機器，液壓機由主機和泵站還有移動操作臺三部分組成的，油箱泵站位于主機的右側，移動操作臺位于主機前側。主機機身采用三梁四柱式結構，結構簡單，經濟實用。液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路和漏泄點。獨立的電氣控制系統，集成在一個可移動工作臺上，采用按鈕集中控制，具有調整，手動和半自動三種操作方式，工作可靠，動作直觀，維修方便。通過操作面板選擇，可實現定程定壓兩種操作工藝，并具有保壓延時等功能。

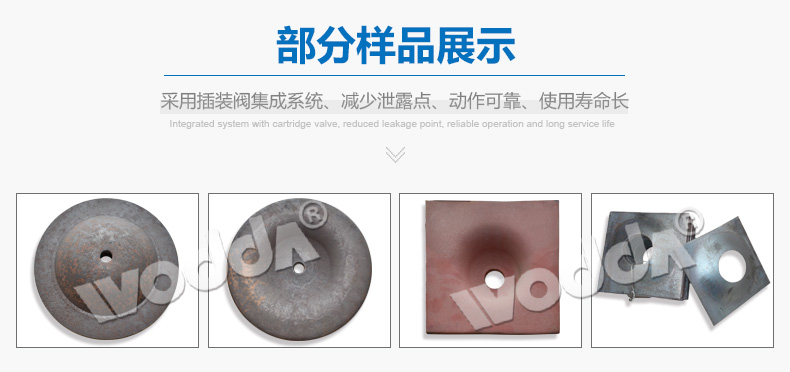

2、液壓機里面裝有錨桿托盤模具：模具的型號是由用戶需要生產的產品型號決定的，最常用的型號是120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8，200*200*12,270*270*14,300*300*16,300*300*20.前面是外形尺寸，后面跟的是材料厚度。模具大小不一樣，價格也有區別。模具也分剪切壓型一體的模具和光壓型的模具，這兩種價格也有區別，剪切一體的效率高，節省一遍勞動力，選這種的比較多。

3、液壓機后面布置的是一套自動送料機構，自動送料機構包含：數控送料機、板材自動上料機、材料臺。它的工作形式是：把條型鋼板用叉車或吊車放置到儲料區；輔助工具將板材放到自動送料線，送料系統運行，條型鋼板往前移動，液壓機剪斷沖壓成錨桿托盤成品。

4、液壓機壓出來的成品經過出料機構傳送到自動碼垛機上，再打成捆，一套完整的工序就這樣完成了。

錨桿托盤液壓機是四柱液壓機的一種，采用315噸四柱液壓機，400噸，500噸，630噸三梁四柱液壓機等錨桿托盤沖壓設備型號多，錨桿托盤液壓機-全自動沖剪壓型成型設備適用于不同尺寸錨桿托盤沖壓成型。全自動錨桿托盤液壓機，可完成剪切，沖壓，壓型一次成型，自動化程度高。
